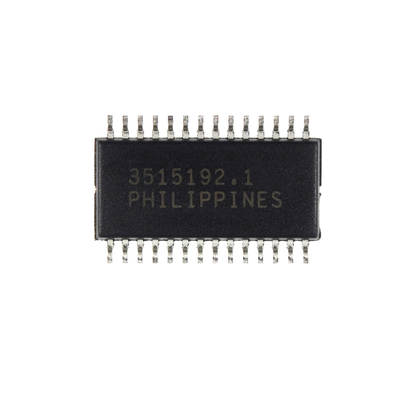

Memori Flash MCU 8kB 6 Saluran ADC 12-bit Mikrokontroler Analog DAC Analog ADUC814ARUZ-REEL7

• ADC 6-saluran 247 kSPS dengan resolusi 12-bit
• DAC ganda 12-bit dengan waktu penyelesaian 15 µs
• Memori program Flash/EE 8 kbytes dengan retensi 100 tahun
• Memori data Flash/EE 640 byte
• RAM data on-chip 256 byte
• Set instruksi yang kompatibel dengan 8051
• Kristal eksternal 32 kHz dengan PLL yang dapat diprogram on-chip (maks. 16,78 MHz)
• Tiga timer/penghitung 16-bit
• 11 saluran I/O yang dapat diprogram dan 11 sumber interupsi
• Operasi daya rendah: 3 mA @ 3 V (CLK inti = 2,1 MHz)
• Mode mati daya: 15 µA (osilator 32 kHz berjalan)
• Monitor suhu (akurasi ±1,5°C)
• Paket TSSOP 28-pin (4,4 mm × 9,7 mm)
• Rentang suhu pengoperasian: −40°C hingga +125°C

ADuC814 adalah sistem akuisisi data 247 kSPS, 12-bit yang terintegrasi penuh yang menggabungkan ADC multi-saluran berkinerja tinggi, MCU 8-bit, dan memori Flash/EE program/data pada satu chip.

Perangkat daya rendah ini beroperasi dari kristal 32 kHz dengan PLL on-chip yang menghasilkan clock frekuensi tinggi 16,78 MHz. Inti mikrokontroler adalah 8052 dan kompatibel dengan set instruksi 8051.

ADuC814 juga menggabungkan fungsionalitas analog tambahan dengan DAC ganda 12-bit, monitor catu daya, dan referensi celah pita. Periferal digital on-chip mencakup timer pengawas, penghitung interval waktu, tiga timer/penghitung, dan dua port I/O serial (SPI dan UART).

• Jaringan optik - kontrol daya laser
• Sistem stasiun pangkalan - kontrol bias penguat daya
• Instrumen presisi dan sensor pintar
• Sistem bertenaga baterai
• Monitor sistem presisi

Pengemasan ekspor standar tersedia. Pelanggan dapat memilih dari karton, kotak kayu, dan palet kayu sesuai dengan kebutuhan mereka.
